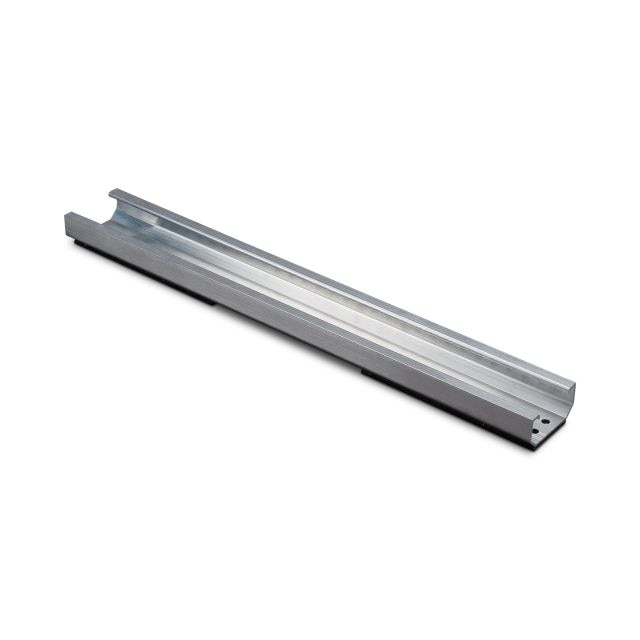

Raíl corto novotegra C24 385 mm para chapa trapezoidal con EPDM
Descripción
El NOVOTEGRA Microraíl C 24 con EPDM 385 mm es un raíl corto de aluminio para instalar módulos fotovoltaicos en posición vertical sobre chapa trapezoidal. El modelo tiene 385 mm de longitud, está preagujereado e incorpora cinta EPDM preinstalada. Su referencia exacta de fabricante es 03-001081.
Características del microraíl C 24
Este soporte para paneles solares está pensado para instalaciones sobre chapa trapezoidal en las que se necesita un perfil compacto. El formato C 24 permite colocar los módulos en vertical, mientras que los agujeros realizados de fábrica ayudan a agilizar el posicionamiento y la fijación del raíl durante el montaje.
La cinta EPDM ya viene colocada sobre el perfil, por lo que el componente se entrega preparado para su instalación sin tener que añadirla por separado. El microraíl admite una distancia máxima entre grecas de 345 mm, un dato que debe comprobarse con el perfil de la cubierta antes de elegir la estructura.
Fabricado en aluminio y con acabado en color aluminio, este raíl tiene unas dimensiones de 52 mm de ancho, 24 mm de alto y 385 mm de longitud. Sus medidas de referencia son A: 52 mm, B: 24 mm y C: 12 mm, con un peso de 0,188 kg por unidad. El sistema de fijación indicado para el producto es Topfix.
Aplicaciones y tipo de instalación
El NOVOTEGRA Microraíl C 24 es adecuado como estructura para placas solares en cubiertas de chapa trapezoidal. Está diseñado específicamente para el montaje de módulos en vertical y para trabajar como perfil corto de apoyo sobre la greca de la cubierta.
Dentro de la gama de microrraíles NOVOTEGRA con EPDM de 385 mm, este modelo corresponde a la versión C 24. La serie también incluye variantes C 47 y C 71, además de versiones de 200 mm y 125 mm, por lo que la elección debe ajustarse a la geometría de la cubierta y a la separación entre grecas.
Garantía
El NOVOTEGRA Microraíl C 24 con EPDM 385 mm tiene una garantía indicada de 12 años.
Especificaciones técnicas
| Fabricante | novotegra |
|---|---|
| Material | Aluminium |
| Aplicación de montaje | Profile rails |
| Color | Alu |
| Tipo de fijación de riel | Topfix |
| MPN | 03-001081 |
| Alto | 24 mm |
| Ancho | 52 mm |
| Largo | 385 mm |
| Peso | 0.188 kg |
| Garantía del producto (SC) | 12 años |
Fichas técnicas
Preguntas frecuentes sobre Raíl corto novotegra C24 385 mm para chapa trapezoidal con EPDM
Está diseñado para la instalación de módulos fotovoltaicos sobre chapa trapezoidal.
Los módulos se colocan en posición vertical.
Sí, la cinta EPDM viene preinstalada en el microraíl.
La longitud del raíl es de 385 mm y la distancia máxima entre grecas es de 345 mm.
La referencia 03-001081 tiene una garantía indicada de 12 años.
