Raíl corto novotegra C 71 200 mm para chapa trapezoidal con EPDM
Descripción

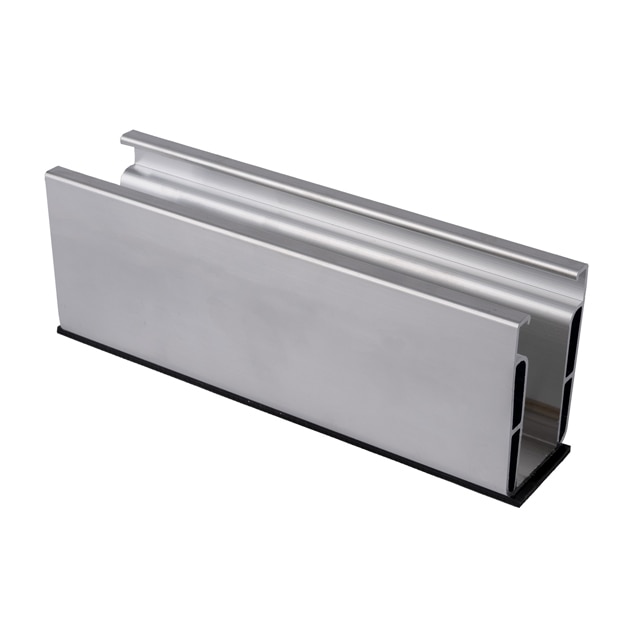

El NOVOTEGRA Microraíl C 71 con EPDM 200 mm es un raíl corto de aluminio, preagujereado y con cinta de EPDM, diseñado para instalar módulos fotovoltaicos en posición horizontal sobre cubiertas de chapa trapezoidal. Su referencia de fabricante es 03-001702.
Características del microraíl para chapa trapezoidal
Este soporte para paneles solares incorpora una longitud de 200 mm y una cinta de EPDM ya aplicada. El EPDM interpuesto entre el raíl y la cubierta ayuda a crear un apoyo adecuado durante la fijación, mientras que los taladros previos agilizan el montaje de la estructura para placas solares.
El perfil C 71 está pensado para módulos colocados horizontalmente sobre chapa trapezoidal. Su formato corto permite utilizar el material de forma localizada en los puntos de apoyo, sin recurrir a un perfil continuo en toda la longitud del panel. Además, el diseño del microraíl deja espacio para mejorar la ventilación de los módulos, un aspecto relevante para el funcionamiento de la instalación fotovoltaica.
Fabricado en aluminio de color alu, el NOVOTEGRA Microraíl C 71 con EPDM 200 mm pesa 0,258 kg. El sistema utiliza fijación superior Topfix y está concebido para aplicaciones con raíles de perfil. La combinación de aluminio, preagujeros y EPDM facilita una instalación ordenada y segura en cubiertas de chapa trapezoidal.
Aplicaciones y montaje
Este microraíl es adecuado para estructuras de paneles solares sobre tejados de chapa trapezoidal cuando los módulos se disponen en horizontal. Es una solución específica para este tipo de cubierta y debe integrarse con los elementos de fijación correspondientes del sistema de montaje.
Dentro de la gama NOVOTEGRA Microraíl, este modelo se distingue por utilizar el perfil C 71 y una longitud de 200 mm. La serie también incluye variantes C 71, C 47 y C 24 con otras longitudes, por lo que conviene seleccionar el modelo según la configuración de la cubierta y del módulo.
Garantía
El NOVOTEGRA Microraíl C 71 con EPDM 200 mm cuenta con una garantía de producto de 12 años.
Especificaciones técnicas
| Fabricante | novotegra |
|---|---|
| Material | Aluminium |
| Aplicación de montaje | Profile rails |
| Color | Alu |
| Tipo de fijación de riel | Topfix |
| MPN | 03-001702 |
| Alto | 74 mm |
| Ancho | 53 mm |
| Largo | 205 mm |
| Peso | 0.258 kg |
| Garantía del producto (SC) | 12 años |
Fichas técnicas
Preguntas frecuentes sobre Raíl corto novotegra C 71 200 mm para chapa trapezoidal con EPDM
Está diseñado para cubiertas de chapa trapezoidal. Se utiliza como soporte para módulos fotovoltaicos colocados en posición horizontal.
Sí, incorpora la cinta de EPDM ya aplicada. También está preagujereado para facilitar el montaje.
Tiene una longitud de 200 mm.
Está fabricado en aluminio y tiene acabado de color alu.
Tiene una garantía de producto de 12 años.
