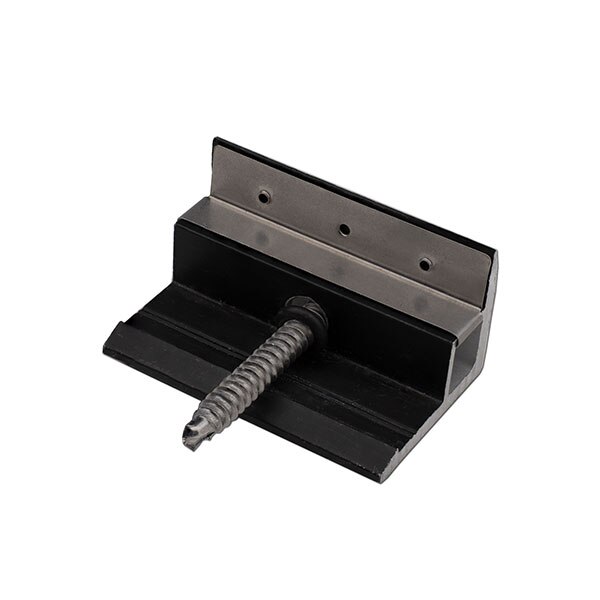

Pinza final novotegra para cubierta plana, negra con contacto a tierra

Pinza final novotegra para cubierta plana, negra con contacto a tierra


Pinza final novotegra de aluminio negro para fijar módulos solares por el lado largo en cubiertas planas. Incluye pletina de contacto a tierra y es válida para FR II y FR III.
03-001802
1,81 €2,19 €
Descripción

La pinza final novotegra 03-001802 es un accesorio de aluminio negro para fijar módulos solares por el lado largo en estructuras de cubierta plana, con pletina de contacto a tierra incluida.

Fijación final para módulos solares

Esta pinza final está diseñada para sujetar el extremo del módulo fotovoltaico en una instalación sobre cubierta plana. Su aplicación corresponde a la fijación de módulos y permite completar el montaje en el lado largo del panel.

El acabado negro se integra visualmente con la estructura y el aluminio proporciona un elemento ligero para el sistema de montaje. La pletina de contacto a tierra incluida facilita la continuidad eléctrica entre el módulo y la estructura, según la configuración del sistema fotovoltaico.

  • Color negro para una integración discreta en la instalación.
  • Fabricada en aluminio.
  • Incluye pletina de contacto a tierra.
  • Diseñada para el lado largo del módulo.
  • Sus dimensiones son 33 mm de ancho, 77 mm de alto y 52 mm de largo.
  • Su peso es de 0,051 kg.

Aplicación en cubiertas planas

La referencia 03-001802 está pensada para estructuras de paneles solares instaladas sobre cubierta plana. Es una solución de fijación final para el perímetro del campo fotovoltaico, donde el módulo necesita quedar sujeto por su lado largo.

La pinza es válida para sistemas con raíl FR II, utilizando el tercer raíl, y para sistemas FR III con fijación por el lado largo. Antes del montaje, conviene comprobar que el perfil y el resto de componentes de la estructura corresponden a la configuración prevista para el módulo.

Integración en la estructura fotovoltaica

Como elemento final de sujeción, esta pinza se instala junto con los demás componentes de la estructura de montaje para placas solares. Su diseño combina la fijación del módulo con el contacto a tierra en una única pieza, lo que ayuda a mantener ordenada la instalación en cubierta plana.

Especificaciones técnicas
Fabricante novotegra
MaterialAluminium
Aplicación de montajeModule attachment
ColorBlack
MPN03-001802
Alto77 mm
Ancho33 mm
Largo52 mm
Peso0.051 kg

Dudas sobre la pinza final novotegra 03-001802

Sirve para fijar módulos solares por el lado largo en estructuras instaladas sobre cubiertas planas.

Es válida para FR II, utilizando el tercer raíl, y para FR III con fijación por el lado largo.

Sí, incluye una pletina de contacto a tierra.

Es de aluminio y tiene acabado negro.
