Pinza intermedia novotegra 30-42 mm para raíl C con pletina de tierra
Descripción

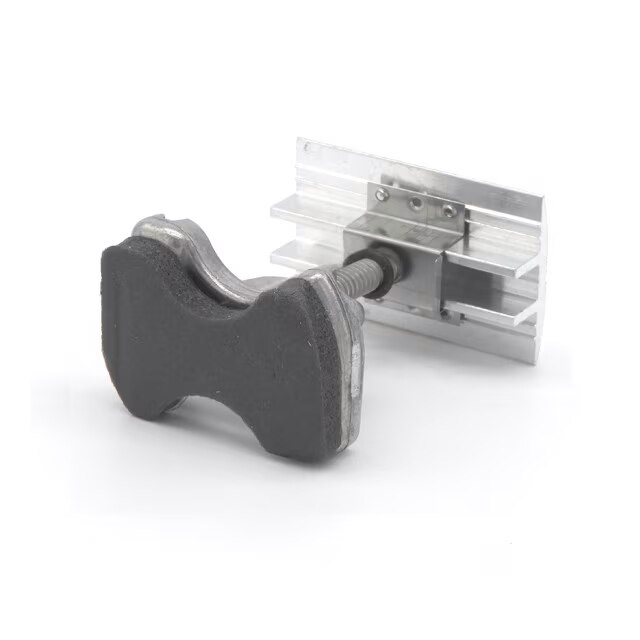

La pinza intermedia novotegra 03-001433 es un soporte para módulos fotovoltaicos con marco de 30–42 mm y pletina de contacto a tierra premontada, diseñado para su fijación sobre raíl C.
Características de la pinza intermedia novotegra
Este componente funciona como elemento de unión entre módulos solares contiguos dentro de una estructura para placas solares. Su diseño intermedio permite sujetar los paneles en la zona compartida entre ambos, utilizando el sistema de fijación del raíl compatible.
La pletina de contacto a tierra viene premontada en la propia pinza. De este modo, el accesorio facilita la continuidad eléctrica entre el marco del módulo y la estructura metálica, un aspecto necesario para integrar la conexión a tierra del sistema fotovoltaico.
- Material: aluminio.
- Aplicación: fijación intermedia de módulos fotovoltaicos.
- Rango de marco compatible: 30–42 mm.
- Dimensiones indicadas: A: 52 mm, B: 11,4 mm y C: 30–42 mm.
- Referencia del fabricante: 03-001433.
Aplicaciones en instalaciones solares
La pinza intermedia novotegra 03-001433 está destinada a instalaciones en las que los paneles solares se colocan sobre raíles C y necesitan una sujeción compartida entre módulos. Es adecuada para módulos cuyo marco tenga un espesor comprendido entre 30 mm y 42 mm.
Su uso corresponde a la fase de fijación de módulos de la estructura fotovoltaica. La pletina premontada permite realizar el contacto eléctrico con el sistema de soporte durante el montaje, sin añadir una pieza de contacto a tierra independiente.
Montaje y material
La pieza está fabricada en aluminio y cuenta con un sistema de fijación superior para la unión del módulo al raíl. Su peso es de 0,051 kg, por lo que está concebida como un accesorio compacto de montaje para estructuras de paneles solares.
Especificaciones técnicas
| Fabricante | novotegra |
|---|---|
| Material | Aluminium |
| Aplicación de montaje | Module attachment |
| Color | Alu |
| Tipo de fijación de riel | Topfix |
| MPN | 03-001433 |
| Alto | 48 mm |
| Ancho | 34 mm |
| Largo | 52 mm |
| Peso | 0.051 kg |
Fichas técnicas
Preguntas frecuentes sobre Pinza intermedia novotegra 30-42 mm para raíl C con pletina de tierra
Sirve para módulos fotovoltaicos con un marco de 30–42 mm.
Sí, incluye la pletina de contacto a tierra premontada.
Es compatible con raíl C.
Sus medidas indicadas son A: 52 mm, B: 11,4 mm y C: 30–42 mm.
