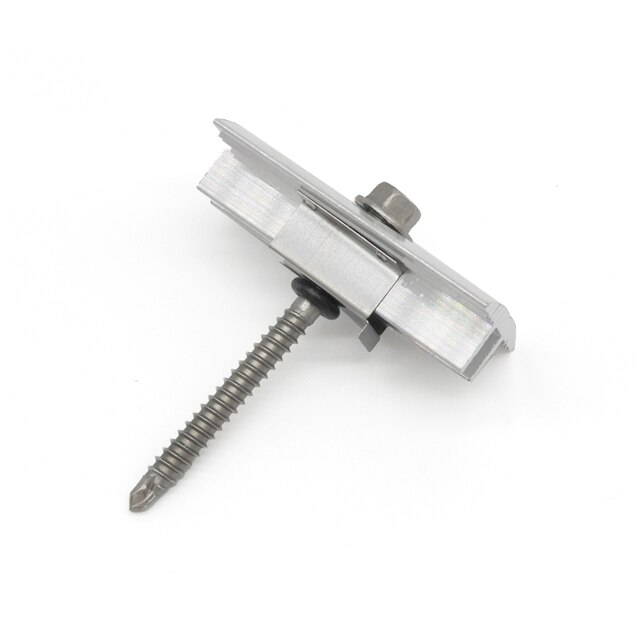

Pinza intermedia novotegra FR II para cubierta plana con pletina de tierra
Descripción
La pinza intermedia con pletina de contacto a tierra para cubierta plana FR II de novotegra es un componente de aluminio para fijar módulos fotovoltaicos por el lado corto del marco, con ajuste para marcos de 30–42 mm. Su referencia de fabricante es 03-001340.
Características de la pinza intermedia FR II
Esta pieza funciona como elemento de unión entre módulos solares contiguos dentro de una estructura para placas solares instalada sobre cubierta plana. Al actuar sobre el lado corto del marco, permite realizar un montaje ordenado de los paneles y mantenerlos sujetos en su posición.
La pinza incorpora una pletina de contacto a tierra. Este elemento establece el contacto eléctrico necesario entre el marco del módulo y la estructura metálica, facilitando la continuidad de la puesta a tierra del sistema fotovoltaico. Es una solución práctica cuando se necesita combinar la fijación mecánica del panel con el contacto equipotencial en un único componente.
- Diseñada para el sistema de cubierta plana FR II de novotegra.
- Aplicación de montaje: fijación de módulos fotovoltaicos.
- Uso en el lado corto del marco del panel.
- Compatible con marcos de entre 30 mm y 42 mm.
- Fabricada en aluminio y con acabado de color aluminio.
- Dimensiones indicadas para la pinza: A 52 mm y B 11,4 mm.
Aplicación en cubiertas planas
La pinza intermedia FR II está destinada a estructuras para paneles solares sobre cubiertas planas. Se utiliza en la unión de módulos dentro de una instalación fotovoltaica, siempre que el sistema de montaje emplee la solución novotegra FR II y que el espesor del marco se encuentre entre 30 mm y 42 mm.
Por su formato y función, es un accesorio de soporte para paneles solares orientado a instaladores que necesitan completar la fijación de los módulos y mantener el contacto a tierra en los puntos de unión.
Referencia del producto
La referencia exacta del fabricante es 03-001340. La pieza se suministra como pinza intermedia con pletina de contacto a tierra integrada para la aplicación FR II en cubierta plana.
Especificaciones técnicas
| Fabricante | novotegra |
|---|---|
| Material | Aluminium |
| Aplicación de montaje | Module attachment |
| Color | Alu |
| MPN | 03-001340 |
| Alto | 35 mm |
| Ancho | 52 mm |
| Largo | 70 mm |
| Peso | 0.02 kg |
Preguntas frecuentes sobre Pinza intermedia novotegra FR II para cubierta plana con pletina de tierra
Está diseñada para cubiertas planas y para el sistema de montaje FR II.
Se instala en el lado corto del marco del módulo fotovoltaico.
Admite marcos de entre 30 mm y 42 mm.
Está fabricada en aluminio y presenta color aluminio.
