Pinza intermedia novotegra para raíl C, marco 30-42 mm, negra

Pinza intermedia para raíl C

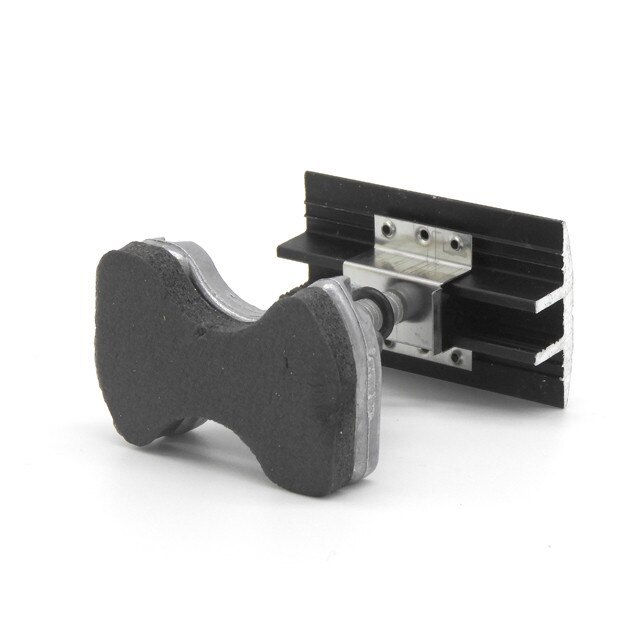

La pinza intermedia novotegra 03-001434 es un soporte para paneles solares con fijación superior Topfix, fabricado en aluminio anodizado y diseñado para módulos con marco de 30-42 mm. Su acabado negro permite integrarla de forma discreta en la estructura fotovoltaica.

Este componente se instala entre dos módulos para mantenerlos sujetos al raíl C. La pletina de contacto a tierra viene incluida y premontada, por lo que la pinza combina la fijación mecánica del panel con el contacto eléctrico previsto para la puesta a tierra del conjunto.

Características de la pinza novotegra

• Material: aluminio anodizado, adecuado para un componente expuesto en la estructura de montaje.
• Color: negro.
• Fijación: sistema superior Topfix para raíl C.
• Aplicación: fijación de módulos fotovoltaicos.
• Formato: pinza intermedia premontada con pletina de contacto a tierra incluida.

Sus dimensiones son 52 mm de largo, 34 mm de ancho y 48 mm de alto, con un peso de 0,051 kg. Estas medidas compactas facilitan su integración entre paneles sin añadir un elemento voluminoso al sistema de soporte.

Aplicación en estructuras para placas solares

La referencia 03-001434 está destinada a estructuras para placas solares que utilizan raíl C y módulos con marcos de entre 30 mm y 42 mm. Es una solución de unión intermedia para instalaciones fotovoltaicas en las que los paneles se fijan sobre este tipo de perfil mediante montaje superior.

Antes de instalarla, conviene comprobar que el espesor del marco del módulo está dentro del rango compatible y que la estructura utiliza un raíl C preparado para este sistema de fijación. La pinza se suministra en color negro y con la pletina de contacto a tierra ya incorporada.
