Estructura NOVOTEGRA Soporte trasero de módulo para cubierta plana FR III

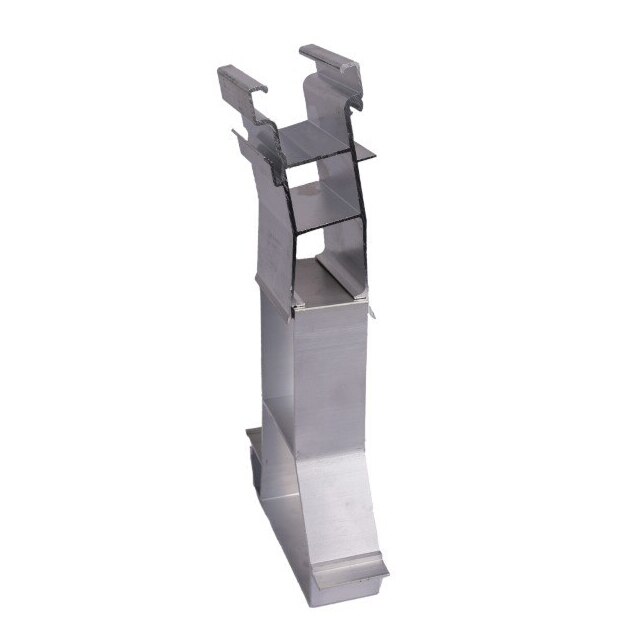

El NOVOTEGRA Soporte trasero de módulo para cubierta plana FR III, referencia de fabricante 03-001857, es un soporte de aluminio con inclinación de 10° para sujetar módulos solares por el lado corto en cubiertas planas.

Características del soporte trasero

Este soporte para paneles solares está diseñado para aplicaciones de elevación sobre cubierta plana. Su geometría mantiene el módulo con una inclinación de 10°, una configuración adecuada para instalaciones que necesitan colocar los paneles elevados respecto a la superficie de la cubierta.

La sujeción se realiza en el lado corto del módulo. Esta configuración permite utilizarlo como elemento trasero dentro de una estructura para placas solares con disposición elevada, siempre junto con el resto de componentes de montaje necesarios para completar el sistema FR III.

El soporte está fabricado en aluminio y presenta un acabado en color aluminio. Su peso es de 0,269 kg, por lo que se trata de un componente compacto para integrar en la estructura de la instalación. Sus dimensiones son 60 mm de ancho, 150 mm de alto y 270 mm de longitud.

Aplicaciones en cubierta plana

El NOVOTEGRA Soporte trasero de módulo para cubierta plana FR III está destinado a instalaciones fotovoltaicas sobre cubiertas planas en las que los módulos se montan con inclinación. Su aplicación de elevación lo diferencia de un soporte coplanar: el módulo queda colocado a 10° respecto a la cubierta.

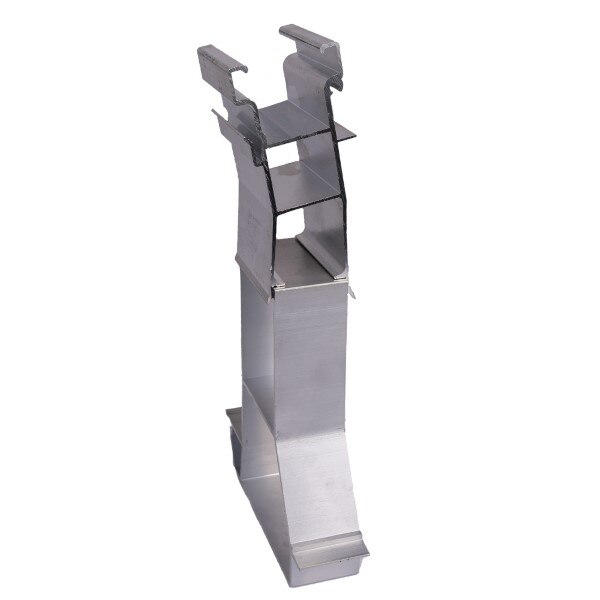

Este componente debe emplearse como parte de una solución de montaje FR III compatible con la sujeción por el lado corto del módulo. La referencia 03-001857 identifica esta versión concreta dentro de la gama de soportes traseros de módulo para cubierta plana FR III, que también incluye el modelo con referencia 03-001539.
