Soporte trasero de módulo novotegra FR III 10° para cubierta plana

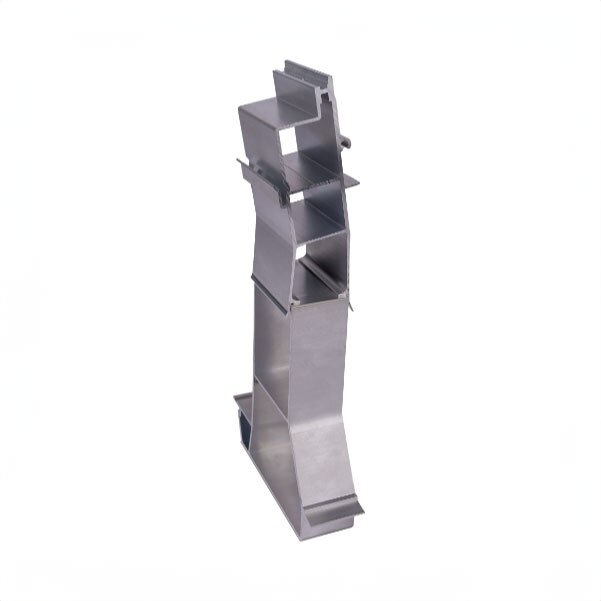

El soporte trasero de módulo novotegra FR III 10° para cubierta plana es una pieza de aluminio para elevar el panel y sujetarlo por su lado largo. La referencia del fabricante es 03-001858.

Soporte trasero novotegra FR III

Este componente pertenece al sistema FR III de novotegra y está diseñado para aplicaciones de elevación sobre cubiertas planas. Su inclinación de 10° permite colocar el módulo en una posición elevada respecto a la superficie de montaje.

La fijación se realiza sobre el lado largo del módulo, por lo que este soporte trasero debe integrarse con los demás elementos de la estructura novotegra FR III que correspondan a la configuración de la instalación. Es una solución específica para formar una disposición elevada de paneles solares en cubierta plana.

Material y formato

El soporte está fabricado en aluminio y presenta un acabado de color alu. Sus dimensiones son 60 mm de ancho, 150 mm de alto y 289 mm de largo, con un peso de 0,287 kg. Este formato compacto facilita su integración en la estructura sin añadir un componente voluminoso al conjunto.

La ficha técnica identifica su aplicación de montaje como elevación. Se suministra como soporte trasero individual para la sujeción del módulo por el lado largo dentro de una estructura para placas solares en cubierta plana.

Aplicación en cubierta plana

El novotegra FR III 03-001858 está destinado a instalaciones fotovoltaicas sobre cubiertas planas en las que los módulos se colocan elevados 10°. Antes de elegirlo, hay que comprobar que el resto de la estructura y la configuración de los paneles sean del sistema FR III y permitan la fijación por el lado largo.
