Soporte coplanar SUNFER 01V2-L para teja, 2 módulos verticales
Descripción

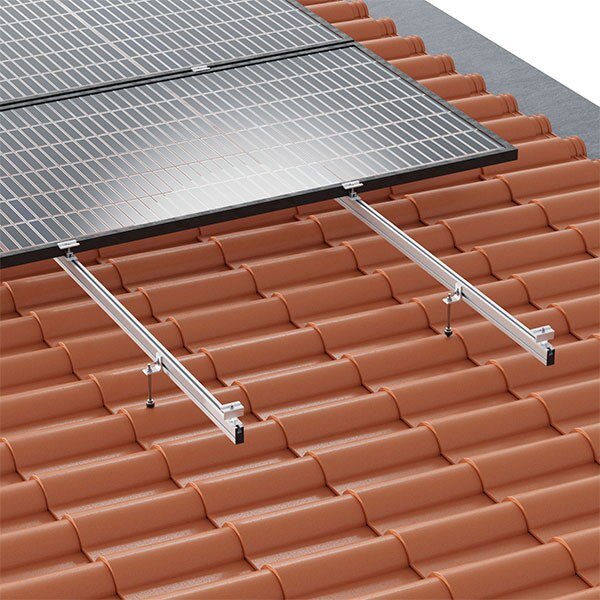

El SUNFER 01V2-L, referencia de fabricante 10228, es un soporte coplanar de aluminio para instalar 2 módulos fotovoltaicos en vertical sobre una cubierta de teja. Su sistema de fijación atornillado incorpora una conexión en L y está diseñado para módulos de menos de 2400 x 1150 mm.
Características del soporte para paneles solares
Este soporte para paneles solares se coloca de forma coplanar, por lo que la instalación sigue la inclinación de la cubierta en lugar de crear una inclinación independiente. Es una solución específica para cubiertas de teja y para configuraciones de 2 módulos en orientación vertical.
La fijación atornillada permite sujetar la estructura a la cubierta mediante el sistema previsto para este modelo. La conexión en L forma parte del diseño del soporte y facilita la unión del conjunto con el perfil correspondiente. El acabado en aluminio proporciona una estructura ligera: el conjunto tiene un peso indicado de 6,37 kg.
El formato del kit está pensado para una disposición compacta de dos paneles, siempre que sus dimensiones sean inferiores a 2400 x 1150 mm. Antes de elegirlo, conviene comprobar que los módulos y la zona disponible de la cubierta se ajustan a estas medidas y que la teja admite el sistema de fijación atornillado.
Aplicaciones y tipo de instalación
El SUNFER 01V2-L es adecuado para proyectos de autoconsumo y otras instalaciones fotovoltaicas sobre cubiertas inclinadas de teja cuando se necesita montar dos módulos en vertical y mantenerlos coplanares con la superficie. Su aplicación está limitada a esta configuración: cubierta de teja, montaje coplanar, fijación atornillada y dos paneles en orientación vertical.
La estructura se suministra identificada como un kit de montaje. Sus dimensiones indicadas son 200 mm de ancho, 80 mm de alto y 1550 mm de largo.
Especificaciones técnicas
| Fabricante | Sunfer |
|---|---|
| Material | Aluminium |
| Aplicación de montaje | Kit |
| Color | Alu |
| MPN | 10228 |
| Alto | 80 mm |
| Ancho | 200 mm |
| Largo | 1550 mm |
| Peso | 6.37 kg |
Fichas técnicas
Preguntas frecuentes sobre Soporte coplanar SUNFER 01V2-L para teja, 2 módulos verticales
Está diseñado para cubiertas de teja. La instalación se realiza mediante un sistema coplanar atornillado.
Admite 2 módulos en vertical. Es una configuración específica para esa cantidad y orientación de paneles.
Admite módulos de menos de 2400 x 1150 mm. Hay que comprobar que las dimensiones reales del panel respeten este límite.
Sí, el soporte incorpora una conexión en L para la fijación del conjunto.
