Soporte coplanar SUNFER 01V3-L para teja, 3 módulos en vertical

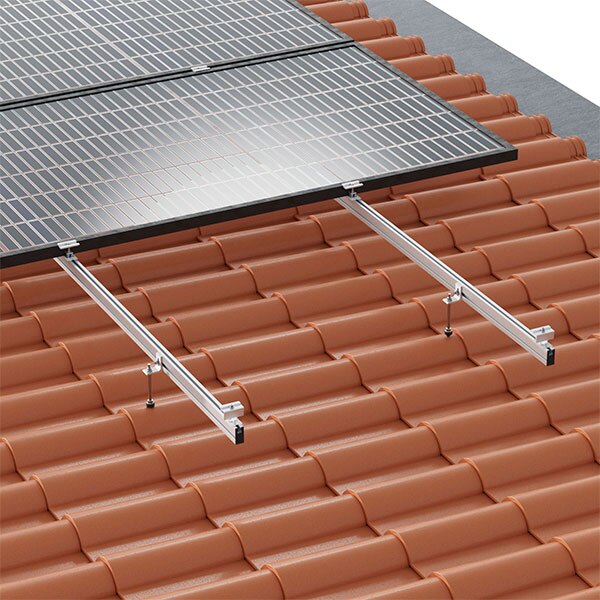

El SUNFER 01V3-L es un soporte coplanar de aluminio para instalar 3 módulos solares en vertical sobre una cubierta de teja, con conexión en L y fijación atornillada. La referencia del fabricante es 10229.

Características de la estructura para placas solares

Este soporte para paneles solares está diseñado para un montaje coplanar, por lo que sigue la superficie de la cubierta de teja. Su configuración admite exactamente 3 módulos en disposición vertical, siempre que cada módulo sea inferior a 2400 x 1150 mm.

La fijación atornillada incorpora una varilla roscada para el anclaje a la cubierta y una pieza de conexión en L al perfil. Esta configuración permite realizar un montaje específico sobre teja, en lugar de utilizar una estructura genérica para otra superficie.

El conjunto está fabricado en aluminio. Sus dimensiones indicadas son 1950 mm de longitud, 200 mm de anchura y 80 mm de altura, con un peso de 8,87 kg. Estas medidas facilitan comprobar el espacio disponible y organizar el transporte y la manipulación antes de instalarlo.

Aplicaciones del soporte coplanar

El SUNFER 01V3-L está orientado a instalaciones fotovoltaicas sobre cubiertas de teja en las que los módulos se colocan en vertical y se necesita una estructura continua atornillada. Es una solución adecuada para montar una agrupación de 3 paneles solares manteniendo una disposición coplanar con el tejado.

Antes de elegirlo, conviene verificar que la cubierta sea de teja y que las dimensiones de cada módulo estén dentro del límite indicado: menos de 2400 x 1150 mm. El kit está planteado para esta configuración concreta de módulos, no para ampliar el número de paneles de la instalación.

Conexión y montaje

La conexión en L une el anclaje con el perfil de la estructura, mientras que la fijación atornillada con varilla roscada permite sujetar el soporte a la cubierta. El material de aluminio aporta una solución ligera para esta estructura de montaje, cuyo peso indicado es de 8,87 kg.
