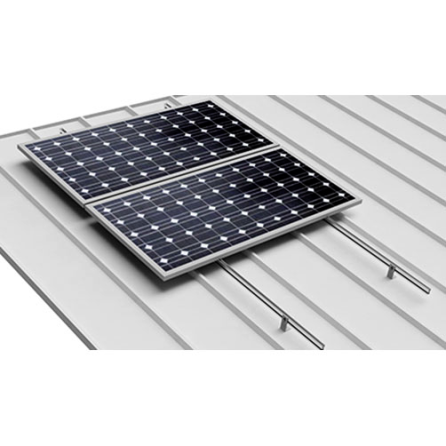

Soporte coplanar SUNFER 03V5-M8-C para 5 módulos, cubierta metálica
El soporte coplanar Sunfer 03V5-M8-C, referencia 10243, es una estructura de aluminio para instalar hasta 5 módulos fotovoltaicos en posición vertical sobre una cubierta metálica.
Soporte coplanar para cubierta metálica
Este soporte para paneles solares está diseñado para cubiertas de chapa metálica, incluida la chapa trapezoidal, y se fija a las correas de la cubierta. Su configuración coplanar mantiene los módulos alineados con el plano de la cubierta, por lo que resulta adecuada cuando se busca una instalación integrada sin añadir una inclinación específica a los paneles.
El sistema continuo permite distribuir los módulos de forma ordenada a lo largo de la estructura. La fijación a correas proporciona un punto de instalación adaptado a la configuración de este tipo de cubierta. Para escoger los paneles compatibles, la información del producto indica un formato inferior a 2279 x 1150 mm.
Formato y capacidad de la estructura
El kit Sunfer 03V5-M8-C admite hasta 5 módulos fotovoltaicos colocados en vertical. Es una solución pensada para instalaciones que necesitan montar varios paneles en una misma disposición coplanar sobre una cubierta metálica, tanto en proyectos residenciales como en otras instalaciones fotovoltaicas con esta superficie.
La estructura está fabricada en aluminio y tiene unas dimensiones de 1950 mm de largo, 200 mm de ancho y 120 mm de alto. Su peso es de 14,2 kg. Estas medidas corresponden al soporte y deben tenerse en cuenta al planificar el espacio disponible, la distribución de las correas y el acceso para el montaje.
Instalación de paneles solares en chapa
El soporte coplanar 03V5-M8-C se utiliza cuando los módulos deben colocarse verticalmente sobre una cubierta metálica con fijación a correas. Antes de instalarlo, es necesario comprobar que la cubierta, las correas y los módulos cumplen las condiciones del proyecto y que el formato de los paneles se ajusta a las dimensiones indicadas.
| Fabricante | Sunfer |
|---|---|
| Material | Aluminio |
Dudas sobre el soporte Sunfer 03V5-M8-C para 5 módulos
Está diseñado para cubiertas metálicas o de chapa, incluida la chapa trapezoidal. La fijación se realiza sobre las correas de la cubierta.
Admite hasta 5 módulos fotovoltaicos. Los paneles se colocan en posición vertical dentro de una configuración coplanar continua.
Está fabricada en aluminio.
Son adecuados los paneles con un formato inferior a 2279 x 1150 mm, según los datos del producto.
